6 de diciembre de 2016

MuyComputerPRO

Christie, en el nuevo Centro de Diseño Virtual de Navantia

Christie, en el nuevo Centro de Diseño Virtual de Navantia

Christie, en el nuevo Centro de Diseño Virtual de Navantia
octubre 05
13:45 2012

Navantia

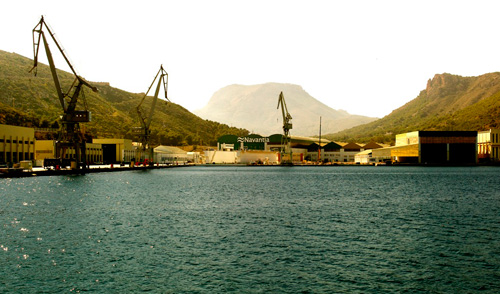

El astillero de Navantia en Cartagena (Murcia) inauguró hace poco su nuevo Centro de Diseño Virtual (CDV) que cuenta con un proyector Christie Mirage WU7K-M para la visualización y navegación en 3D de los modelos de los buques que se construyen en esta empresa pública española dedicada a la construcción naval militar. Actualmente se encuentra a pleno rendimiento y es utilizado para la visualización del modelo virtual del submarino de la serie S-80 que desarrolla Navantia para la Armada Española.

La española Sener fue la empresa adjudicataria para la realización del proyecto llave en mano de esta nueva sala de realidad virtual. El alcance del proyecto realizado por Sener, en el que también ha participado el partner de Christie Ingevideo, ha incluido el suministro del software, hardware, equipos y servicios de asesoramiento, así como la implementación, configuración, formación, garantía, servicio técnico y mantenimiento preventivo y correctivo.

“Teníamos una necesidad de mostrarle a nuestros clientes con la mayor fidelidad posible el producto que estábamos fabricando antes de que lo pudieran ver en la realidad“, explicó Alfonso Olmos, responsable de Sistemas para Ingeniería en el astillero de Cartagena de Navantia. “Anteriormente lo hacíamos utilizando proyecciones y presentaciones tradicionales, así como capturas de pantalla, pero evidentemente estábamos muy limitados. Ahora, gracias a esta nueva sala, podemos hacerlo con una increíble sensación de inmersión, y también nos sirve internamente para que nuestro departamento de Producción conozca con suficiente antelación los modelos 3D de los submarinos que fabrica el departamento de Ingeniería”, añadió.

Navantia

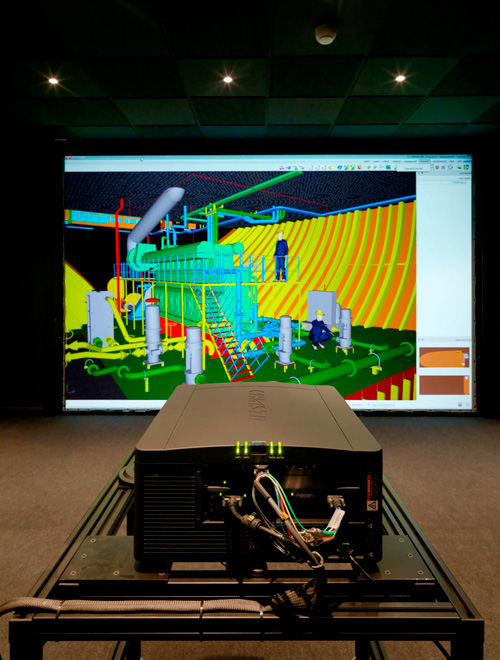

El Centro de Diseño Virtual, con el que Navantia espera que se pueda optimizar el diseño y la producción de buques en sus instalaciones de Cartagena, tiene una capacidad para 30 personas y cuenta con una pantalla fija de Stewart Filmscreen en retroproyección con un tamaño de 4 metros de ancho x 2,5 de alto. La solución permite a Navantia la visualización y navegación en 3D, mediante tecnología estereoscópica, de los modelos de buques que diseña y que son generados, previamente, con el sistema de CAD/CAM Foran, desarrollado por Sener.

Ventajas de la tecnología

Entre las ventajas de esta tecnología para Navantia destacan la posibilidad de examinar el modelo virtual del buque, el poder desplazarse por él en tiempo real, interrogarlo acerca de sus propiedades y atributos, detectar colisiones e interferencias, realizar anotaciones y medir márgenes y distancias. También permite un análisis dinámico de modificaciones y cambios en el diseño así como la simulación de tareas de desmontaje y de otras operaciones de mantenimiento. Además destaca su gran potencial en actividades comerciales y de marketing.

El proyector Christie Mirage WU7K-M fue seleccionado después de varias pruebas y análisis técnicos de requerimientos de luminosidad, mantenimiento, garantías y facilidad de uso con un coste adecuado, según recuerda Miguel Motos, director del área de Realidad Virtual y Simulación de Ingevideo. “Las principales características de este proyector son sus 6.300 lúmenes ANSI de brillo, su bajo coste de mantenimiento y su tecnología doble flash que permite la duplicación de frecuencias de refresco”, señaló.

Navantia

Alfonso Olmos, de Navantia, destaca sobre todo la calidad del equipo: “La verdad que es excelente en términos de resolución, color y luminosidad; es un proyector muy compacto que se integra perfectamente en nuestro Centro de Diseño Virtual. Además Ingevideo, que nos ha proporcionado el proyector, es una empresa española instalada relativamente cerca de nuestro astillero, lo cual nos garantiza un soporte y mantenimiento rápido y de calidad”, añadió.

La solución de software suministrada a Navantia es un módulo de navegación en 3D llamado FViewer VR que forma parte del sistema Foran, desarrollado por Sener. FViewer VR puede utilizarse en plataformas de 64 bits y aprovecha las ventajas de las tarjetas gráficas de última generación, con las que se puede gestionar de forma eficiente un enorme volumen de datos.

La proyección estereoscópica se realiza con la resolución nativa del proyector (1920×1200). La relación de aspecto es de 16:10, y para el 3D se utilizan gafas activas de Volfoni.

La sala cuenta asimismo con un sistema de tracking inalámbrico Intersense IS-900 que, utilizando un ratón 3D incorporado en la mano y mediante ultrasonidos, permite al sistema detectar la posición del observador de forma que éste pueda visualizar la imagen de forma interactiva desde su propio punto de vista e interactuar con los objetos en el entorno virtual que se está visualizando.
